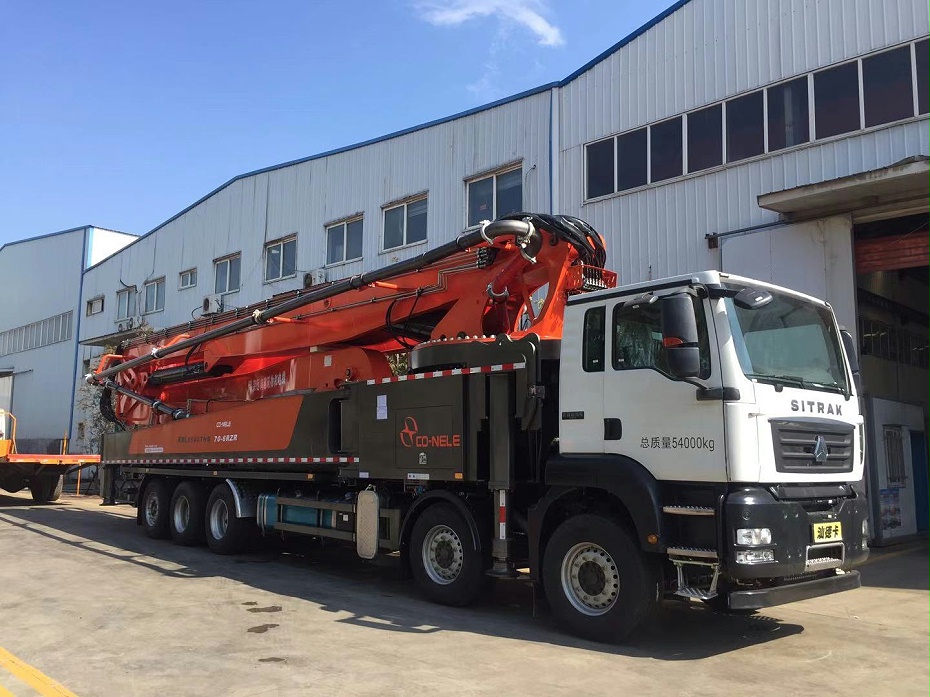

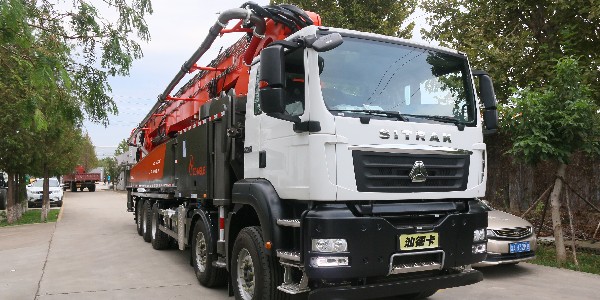

型號Model

KNL5541-70-6RZR

項目

單位

值

泵送系統Pumping system

最大理論輸送量Max. Theor. output

m³ /h

170 m3/h

混凝土最大出口壓力Max. Theor. concrete output Pressure

MPa

10

料斗容積   Hopper capacity

L

600

上料高度 Filling height

mm

1480

液壓系統型式 Hydraulic system type

開式

分配閥形式Distribution valve

S管閥 S valve

混凝土缸徑×行程 Concrete cylinder dia.×stroke

mm

φ260× 2100

液壓油冷卻Hydraulic oil cooling

風冷Air cooling

最大骨料尺寸    Max. aggregate dimension

mm

40

臂架Placing boom

結構形式 Structure type

70-6RZ R

最大布料高度 Placing depth

m

70

最大布料半徑 Horizontal distance

m

64

最大布料深度 Placing depth

m

52

回轉角度Slewing angle

±360°

輸送管直徑  Pipe diameter

mm

125

末端軟管長度End hose length

mm

3000

底盤及整車Chassis and the whole machine

底盤型號Chassis model

重汽汕德卡ZZ5546V52KMF1B

軸距 Wheelbase

mm

1950+5200+1400+1500

發動機型號Engine type

MC13. 54-61

發動機額定功率 Engine power

kW

400kw

燃油箱容積Oil tank cubage

L

600+200

尾氣排放標準Tail gas exhaust standard

國Ⅵ

整車外形尺寸(長 ×寬× 高 ) Overall dimensions

mm

16230x2550x4000

支腿跨距（前×后 ×縱向）Outriggers span (front×rear×side)

mm

12700× 14985 × 13 458

其它Others

潤滑方式Lubrication mode

手動液壓兩用同步潤滑泵

液壓油箱容積 Oil tank volume

L

800

控制方式Control mode

手動+遙控 Manual＋remote control

水箱容量  Water tank volume

L

1000

混凝土管清洗方式Pipe cleaning mode

水洗/干洗 Water cleaning/dry cleaning
